波形护栏规格详情

发布时间:2020-04-07

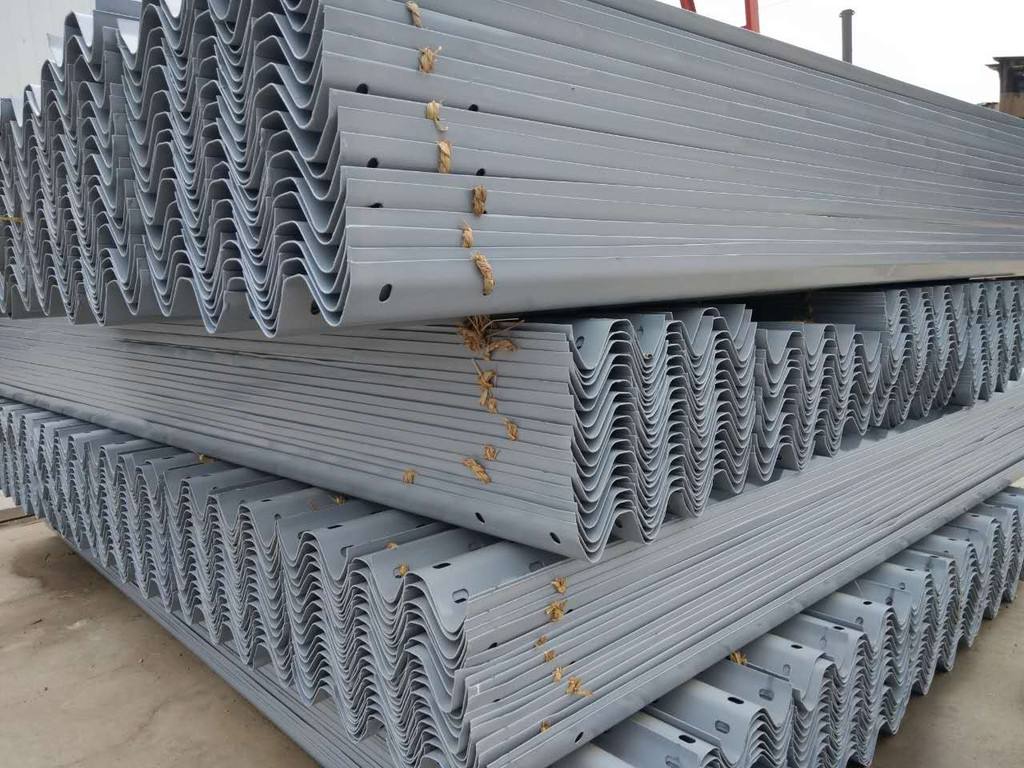

波形护栏的常用规格


波形护栏板一般按设置地点和防撞等级来分类。按设置地点可以分为路侧护栏和中央分

隔带护栏。按防撞等级可分为A级和S级。S级级护栏属于加强型,适用于路侧特别危险

的路段使用,A级用于专用公路。
波形护栏板的常见规格有以下几种:
一、标准护栏板总长度4320 毫米(安装完毕后净剩4米)立柱间距4米。
两波形梁护栏板的宽度310mm,波高85mm,板厚:3mm/4mm;理论重量:3mm厚的为49.16kg

,4mm厚的为65.55kg,每公里3mm厚的重12.3吨,4MM厚的重16.388吨。
2.三波护栏板的规格长4320毫米,波宽505mm,波高85mm,板厚:4mm;理论重量:102kg,

配合130*130的方管立柱。
波形护栏
二、立柱:规格Φ114、Φ140mm长度根据要求一般为1.85米、1.95米、2米、2.15米,

壁厚4.5mm;理论重量:Φ114的12.15kg/m、Φ140mm的15.04kg/m.
三、标准段每公里用250块护栏板。立柱间距4米,每公里用250根立柱,端头2个。柱帽

250个,防阻块250个,连接螺栓250套,拼接螺栓2000套.
波形护栏规格及重量详解 
(1)护栏板:板长× 板宽 ×波高 ×板厚
A、双波护栏板 :4320×310×85×3.0理论重量49.16 Kg
4320×310×85×4.0 理论重量65.55 Kg

B、三波护栏板 4320×506×85×4.0 理论重量102kg
(2)立柱:114/140×4.5×长度  直径×壁厚×长度
长度:1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等,
理论重量(4.5mm厚度):114m的12.16kg/m、140mm的15.06kg/m
(3)防阻块:197×178×200×3.0×4.0  每个重2.5kg左右,与九孔板配套使用。
(4)柱帽:114mm×100mm 每只重0.5kg左右
      140mm×150mm 每只重0.6kg左右
(5)托架:300×70×4mm/4.5mm 注:与十孔板配套,每只重0.8㎏左右。

(6)端头:一般分路侧(R160),及中央带(R250)两种型号,常用厚度为3mm 。
可根据客户的要求可随时安排制做其他型号的特殊端头。
(7)横梁垫片方垫片:材质:Q235,优质钢板。规格:76×44×4 重约
用于托架(防阻块)与护栏板、连接螺孔位垫衬之用。
(8)螺栓:M16×170(150) 立柱与防阻块、托架连接;
M16×42(40) 防阻块、托架与板连接;
M16×170(150) 板与板连接;
