波形梁护栏标准规范是怎样的?

发布时间:2020-06-08

波形梁护栏标准规范是怎样的?


波形梁钢护栏一般指的是梁式护栏。这种护栏用支柱固定梁式结构,依靠波形桥梁护栏的弯曲变形和张拉力来抵抗车辆的碰撞。按不同的结构,梁式护栏可分为波形梁护栏、管梁护栏、箱梁护栏等数种。均具有一定的刚度和韧性,通过横梁的变形吸收冲撞能量,损坏部件容易更换,具有一定的视线诱导作用,外形美观。从国内外应用情况来看,波形梁护栏的应用最广泛。

波形梁钢护栏又称为:W板护栏、波形护栏、高速护栏、钢板护栏、防撞护栏 。主要分为两波波形护栏、三波波形梁护栏。波形护栏常用规格: 双波波形护栏板:4320*310*85*3或者4mm; 三波波形护栏板:4320*506*85*4mm;波形护栏板表面处理:热镀锌、冷镀锌喷塑; 波形护栏双波立柱:114*4.5*高度;140*4.5*高度; 波形护栏三波立柱:130*130*6*高度;140*4.5*高度;波形护栏一般立柱间距分为2米加强型和4米普通型;波形护栏立柱与板子相连接的方式有防阻块式和桥型托架式两种。 波形护栏的分类:波形梁护栏一般按设置地点和防撞等级来分类。按设置地点可以分为路侧护栏和中央分隔带护栏。按防撞等级可分为A级和S级。

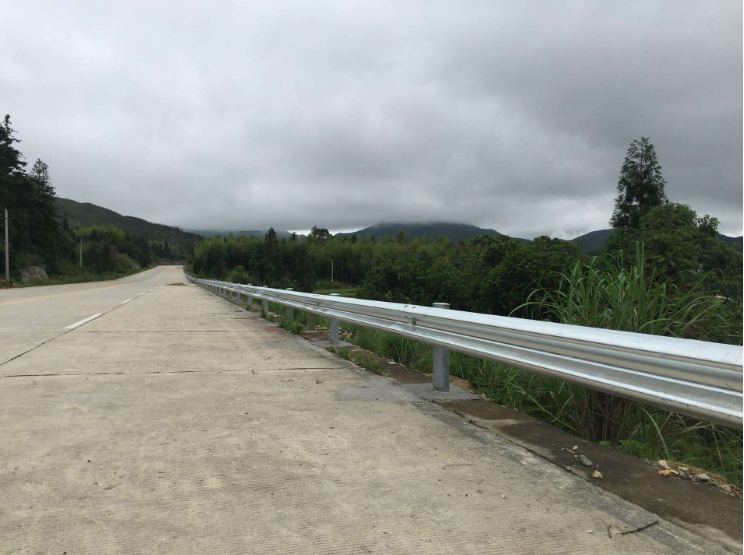

波形梁钢护栏

一般地,波形梁护栏的横梁中心高度,从路面算起至连接螺栓孔中心的距离以60cm为宜。当设有路缘石时,横梁的中心高度从路缘石顶面算起至连接螺栓孔中心的距离为60cm。当波形梁护栏有防阻块时,其中心高度不变。 波形梁护栏的强度 波形梁护栏的强度主要决定于立柱的刚度、土的承载力及梁的抗拉强度,特别是立柱的水平承载力与位移的关系是决定立柱强度的重要因素。当立柱埋入土基时,考虑到路肩填土密实度可能不够,和立柱过分靠近边坡线而使侧向土压力减少这样一些因素,立柱埋深不应小于110cm,有路缘石的立柱埋深应不小于125cm。

产品特点:抗冲击性好,成本低,寿命长,安全性高,绿色环保
环保等优点材质:优质钢板经防腐处理
产品用途:主要用于公路车道的隔离保护波形护栏实用新型,涉及一种公路中央分隔带开口处的组合式波浪板活动钢护栏..护栏由两块波形钢护栏板和两根立柱固定在它们之间组成,两根立柱固定在两块波形钢护栏板之间并夹紧..


波形梁钢护栏

高速公路正常运行时,护栏可通过插销柱方便地插入洞口预设的插销孔内,起到隔离和保护作用,同时与高速公路外侧的护栏带相对应,整齐、均匀、美观。当车辆与其相撞时,由于护栏板具有良好的抗冲击和能量吸收能力,不易被破坏,同时对车辆和乘员起到很好的保护作用。当道路养护或其他原因需要连接时,可方便地将开口处每组护栏柱拔出拆除,开辟通道,方便车辆通行。
