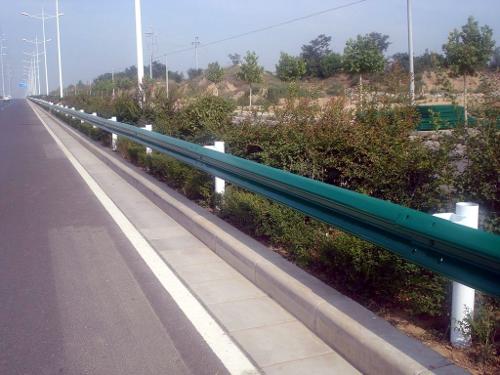

宁波波形护栏是怎么安装的?

发布时间:2020-03-16



1、立柱放样:宁波波形护栏根据设计图和路基单位提供的路面中心线及高程数据放样,并以桥梁、遂道、涵洞等控制点进行测量

定位已实施的部分路肩墙和外挡墙如因连线不一致的,为了保证宁波波形护栏的顺适,需在原路肩墙外增加砼或浆砌片

石接顺。

对全线路肩预留孔进行调查,原则上在路肩施工单位预留孔位置安装宁波波形护栏立柱。若原预留孔位置不符合要求或未留

孔,首先汇报给监理工程师并重新确定宁波波形护栏立柱的施工方法。

2、宁波波形护栏立柱安装:立柱安装应与设计图相符,并与道路线形相协调。立柱应牢固地埋入土中,达到设计程度,并与路面

垂直。由于现场实际情况无法采用打入式方式施工。

全线立柱施工均采用预留孔或钻孔后埋设立柱,混凝土回填。施工时应精确定位。立柱安装就位后,其水平方向和

竖直方向应形成平顺的线形。

3、防阻块/托架安装:防阻块/托架通过连接螺栓固定到立柱上,在波形梁安装前防阻块/托架与立柱间的螺栓不应

过早拧紧,应在护栏板安装到位后,再拧紧螺栓。

4、宁波波形护栏安装:宁波波形护栏板的安装必须待立柱混凝土强度达到一定的强度后才能进行。波形梁通过拼接螺栓相互连接,

并由连接螺栓固定于立柱或横梁上。波形梁的连接螺栓及拼接螺栓不宜过早拧紧,以便在安装过程中利用波形梁的

长圆孔及时进行调整,使其形成平顺的线形,避免局部凹凸。

波形梁顶面应与道路竖曲线相协调。波形梁通过拼接螺栓相互拼接,并由连接螺栓通过防阻块或托架固定于立柱上


5、行车方向:当宁波波形护栏的线形认为比较满意时,方可最后拧紧螺栓。

6、端头安装:端头安装应根据设计图设计的地锚端头及圆端头、中央开口端头等不同结构分别安装在不同的位置,

凡需混凝土浇筑基础的地方,必须等到混凝土强度达到设计强度的70%以上拧紧连接螺栓。
